Усилитель для колонок Монитор Аудио

Идея качественного компьютерного звука возникла у меня давно. Тем более, что современное оборудование позволяет его получить - все ограничено лишь уровнем техники (звуковая карта + усилитель + колонки). Несмотря на то, что для "серьезного" слушания есть ресивер и ДВД-плеер, воспроизводящий SACD и DVD-Audio (DVD-Audio мне не попадались, только сам делал для пробы, а SACD звучит гораздо лучше простых CD), иногда слушаешь и компьютер. Тем более, что для сведЕния звука (чем иногда занимается сын) нужны мониторы. И постепенно я шел к хорошему звуку.

Поэтому когда появилась возможность купить колонки Monitor Audio Bronze B1, то сразу их купил. В сочетании с хорошей музыкальной звуковой картой ESI Juli@ можно ожидать многого. Осталось дело за усилителем. После некоторых раздумий, я решил попробовать старого испытанного кадра - TDA7293 в инвертирующем включении. Почему так? Во-первых, ближе познакомиться с таким включением (оно показалось чуть лучше стандартного неинвертирующего), во-вторых достаточно просто и быстро (а на носу - Новый Год, к которому все должно быть готово), в-третьих если не понравится, всегда можно переделать на что-нибудь другое, и в-четвертых если появится другой удобный усилитель, то легко будет его сравнивать на хорошей аппаратуре.

Вообще-то TDA7294 (TDA7293) - не такая уж плохая микросхема, как ее ругают. Ничуть не хуже других. Дело, наверное, в кривизне рук, или кому-то неповезло, попалась "левая". Подробнее по нее: Все о микросхеме TDA7294.

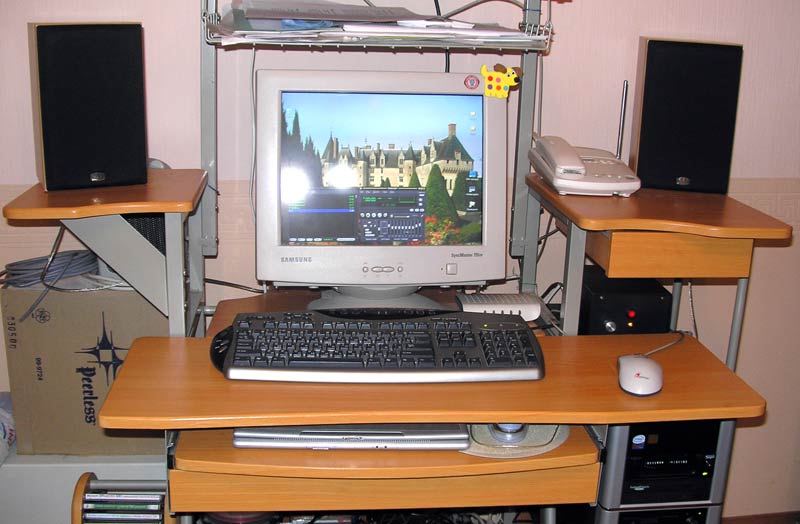

Вот что получилось. Усилитель стоИт на компьютере и его под полкой плохо видно (так и задумано). Кто еще не нашел - за мышкой.



Схема усилителя приведена по ссылке выше (только входной конденсатор там 0,1 мкФ для того, чтобы получился небольшой сабсоник - колонки ниже 50 Гц не вспроизводят, так нечего их и нагружать. В принципе хочу попробовать еще сильнее его уменьшить). Блок питания расчитан по специальной программе (см. Расчет источника питания УМЗЧ) - совпало! Вот его схема:

Здесь дроссели фильтра 220 В взяты не оптимальные, а какие были. Оптимально было бы индуктивность увеличить раз в три-пять, а ток можно взять и поменьше (но не менее ампера). Светодиод - индикатор включения в сеть, а сетевого выключателя нет: у меня напряжение 220 В подается только при включении компьютера, поэтому колонки и модем включаются и выключаются автоматически. Если кому-то вдруг нужна разводка печатной платы, то она здесь: Печатная плата блока питания (в формате Sprint Layout 4.0, архив ZIP 11 кБ). Там даже 2 варианта: один как на схеме, а второй с одним конденсатором 10 000 мкФ в плече (т.е. облегченный вариант).

Предварительного усилителя нет - он и не нужен. Добавлен только регулятор громкости, чтобы оперативно ее менять, а не лазить каждый раз в пульт управления громкостью в трее (в некоторых играх это особенно неудобно). Усилитель уже на радиаторе с подключенным блоком питания - готов к испытаниям:





Платы установлены на радиаторе немного наклонно из-за некоторого несовпадения размеров плат и радиатра, но так оказалось даже удобнее все монтировать в корпусе.

Вот вариант компоновки всей системы. Усилитель закрыт от трансформатора (который сделан с пониженной индукцией, чтобы давать меньше помех) хоть чуть-чуть платой блока питания, и радиатором (это уже сильнее защищает). Если обернуть трансформатор по периметру жестью, то будет еще лучше.

У меня проблем с экранированием не возникло вообще по одной простой причине: не нашлось корпуса подходящих размеров, чтобы туда все влезло. А заказывать по интернету было жалко не столько даже денег, сколько времени - на носу был Новый Год, и заказ пришлось бы долго ждать, сидя без усилителя (а так получился хороший новогодний подарок: звуковуха + колонки + усилитель = куча хорошего звука).

Поэтому я использовал те корпуса, которые у меня были, и блок питания был отделен от усилителя (на фото всей системы блока питания не видно - он внизу под столом).

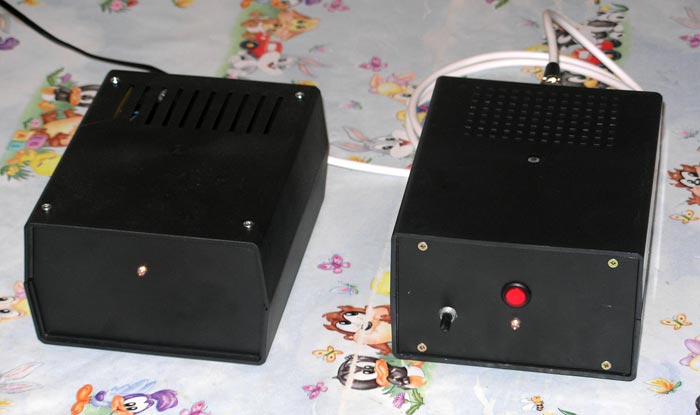

Получилось неплохо - два корпуса под цвет компьютера:

Справа - усилитель. Черный стержень - регулятор громкости - это еще не установил ручку. Красная кнопка в середине - выключатель усилителя. Кнопка светится все время, пока подается напряжение от блока питания - чтобы ее легче было найти. А расположенный под ней светодиод - собственно индикатор включения. Вот как выглядит это без вспышки (на ярком свете не видно как что светится):

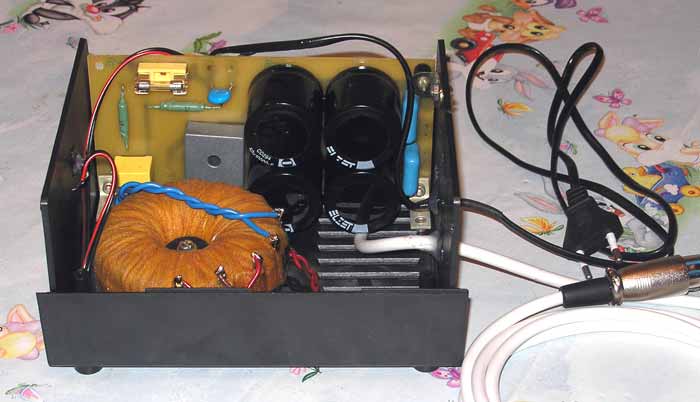

Внутри блоку питания просторно. Из него идет трехжильный провод что-то вроде 3х0,75 (сколько точно уже не помню). Для соединения с усилителем используется разъем типа XLR (Canon). Его достоинства: контакт не точечный, а линейный (штырь довольно плотно охватывается гнездом) - значит довольно хороший; разъем снабжен защелкой - не выскочит; от блока питания идет "мама" - случайно с чем-то замкнуться проблематично.



С самим усилителем оказалось слегка труднее: и в корпус влез "с натягом", и выходные разъемы расположены близко от входных - я этого не люблю. Но тем не менее наводок нет. На фото виден большой блестящий разъем питания. Под ним входное гнездо под большой (1/4') "джек".

Вот он - усилитель на микросхеме TDA7294 (TDA7293), который оказывается очень неплохо звучит!

Поскольку блок питания отдален, возникла необходимость в компенсации сопротивления проводов питания. Поэтому в корпусе появилась еще пара электролитов 4700 мкФ х 50 В. От них питание идет к усилителям:



Хорошо видно, что провода, подходящие к регулятору громкости белые и сильно блестят. Это от того, что они серебряные во фторопластовой изоляции. Причина, по которой я использовал именно их - одна из перечисленных ниже:



Еще одна небольшая проблемка - подача питания. Можно было бы использовать двухполюсный выключатель (ведь выключаем и "плюс" и "минус" одновременно), но мне очень понравилась кнопочка со встроенным светодиодом! (Кстати говоря, двухполюсный выключатель должен обладать хорошим контактом - ведь импульсный ток через него может достигать 5...7 ампер. На сопротивлении 0,5 Ома это будет 2,5...3,5 вольта - потери чересчур большие. Для этой цели хорошо подходят советские "тумблеры" с ножевым контактом, но они некрасивые) А у такой кнопочки одна пара контактов и притом довольно хлипких! Поэтому я использовал электронное отключение микросхемы (режим StdBy):

Красный светодиод подсвечивает кнопку и включен постоянно, пока есть питание 220 В (поэтому кнопку легко найти даже в темноте). Желтый светодиод ("суперяркий" т.к. ток через него маленький, приблизительно 1,5 мА) включается кнопочкой и заодно подает положительное напряжение на управляющие входы микросхем (нумерация элементов как на схеме инвертирующего усилителя, см. ссылку выше). Если выключатель разомкнут, то конденсаторы С3л и С3п довольно быстро разряжаются, и усилители отключаются. Ток при этом они (усилители) потребляют маленький, так что все очень экономично и совсем не греется. Поэтому и весь блок питания сделан несколько с запасом (по числу витков трансформатора, рабочим напряжениям конденсаторов и проч.) - чтобы он мог абсолютно безболезненно "стоять" под напряжением длительное время, а отключение производится по вторичному напряжению..



Результаты. Звук - бесподобный! Это после, хоть и подвергнутых многократной доработке колонок Микролаб СОЛО-1, но все же китайского ширпотреба, и интегрированного звука (звуковая карта, колонки и усилитель были установлены одновременно). Слушаю и наслаждаюсь! Но понимаю, что когда привыкну к хорошему, захочется лучшего. Так что продолжение не за горами!..



18.01.2007
